Cách kiểm tra miệng chai duy trì độ chính xác ở tốc độ cao
Máy kiểm tra miệng chai bảo vệ một trong những khu vực quan trọng nhất của bao bì: phần hoàn thiện nắp. Các vết nứt, lỗ thủng, hư hỏng cạnh và biến dạng hình bầu dục có thể ảnh hưởng đến chất lượng đóng nắp, gây nguy cơ rò rỉ hoặc làm gián đoạn sản xuất hạ nguồn. Bằng cách kết hợp cảm biến định vị, theo dõi encoder, chiếu sáng có kiểm soát, chụp ảnh CCD, xử lý hình ảnh, màn hình HMI và loại bỏ tự động, hệ thống biến việc kiểm tra miệng chai thành một quy trình nội tuyến ổn định thay vì công việc lấy mẫu thủ công.
Từ phát hiện cảm biến đến theo dõi chai
Trình tự hoạt động của Máy kiểm tra miệng chai bắt đầu khi một chai đi qua cảm biến định vị. Cảm biến phát hiện sự hiện diện của chai, và bộ điều khiển ghi lại ID của chai cùng với giá trị encoder tương ứng. Bước này rất quan trọng vì kết quả kiểm tra sau đó phải được khớp với cùng một chai vật lý khi nó đến bộ phận loại bỏ.
Trong sản xuất liên tục, việc theo dõi dựa trên encoder này giúp việc loại bỏ chính xác ngay cả khi các chai di chuyển với tốc độ cao trên băng chuyền. Thay vì coi việc kiểm tra và loại bỏ là các hành động không liên quan, Máy kiểm tra miệng chai liên kết hai hành động này thông qua vị trí và ID đã được lưu trữ. Đó là lý do tại sao bộ phận loại bỏ có thể loại bỏ chai lỗi chính xác mà không làm ảnh hưởng đến các chai đạt yêu cầu ở gần đó.
Kích hoạt camera và thu nhận hình ảnh
Sau khi phát hiện chai, cảm biến định vị kích hoạt camera tại điểm kiểm tra. Camera chụp ảnh miệng chai và gửi đến bộ xử lý hình ảnh để phân tích theo thời gian thực. Điều này phản ánh quy trình làm việc tiêu chuẩn được sử dụng trongThị giác máy tínhkiểm tra: trình bày ổn định, ánh sáng được kiểm soát, chụp ảnh, xử lý, quyết định và loại bỏ.
Máy kiểm tra miệng chai sử dụng nguồn sáng dạng đèn LED diện tích với tuổi thọ lên đến 30.000 giờ. Chiếu sáng phía trước làm cho miệng chai xuất hiện như một vòng sáng liên tục trong ảnh chụp. Ống kính tiêu cự cố định với điều chỉnh khẩu độ thủ công được sử dụng; vòng lấy nét tối ưu hóa độ rõ nét trên cảm biến CCD, trong khi vòng khẩu độ tinh chỉnh độ sáng. Camera CCD mảng tương tự cung cấp độ phân giải 640 × 480 pixel và có thể chụp ảnh với tốc độ lên đến 60 khung hình mỗi giây.
| Thành phần | Cấu hình | Vai trò thực tế |
|---|---|---|
| Đèn LED diện tích | Tuổi thọ lên đến 30.000 giờ | Tạo ra ánh sáng phía trước ổn định |
| Thấu kính | Tiêu cự cố định với khẩu độ tay | Điều chỉnh độ rõ và độ sáng |
| Máy ảnh CCD | 640 × 480 pixel, lên đến 60 khung hình/giây | Chụp ảnh miệng chai |
| Giao diện người-máy (HMI) | Hiển thị trực quan theo thời gian thực | Hiển thị kết quả kiểm tra |
| Bộ loại bỏ | Được điều khiển bởi ID chai và giá trị encoder | Loại bỏ chai lỗi đã khớp |
Sự phối hợp giữa thời gian cảm biến, chụp ảnh và phân tích cho phép kiểm tra miệng chai trực tuyến hoạt động đáng tin cậy ở tốc độ công nghiệp. Mỗi hệ thống con đều góp phần vào tính lặp lại: cảm biến xác định khi nào chai ở đúng vị trí, ánh sáng xác định độ tương phản thị giác, ống kính và máy ảnh chuyển đổi miệng chai thành hình ảnh có thể đo lường, và logic điều khiển liên kết quyết định với sự kiện loại bỏ ở hạ nguồn.
Logic kiểm tra vòng sáng

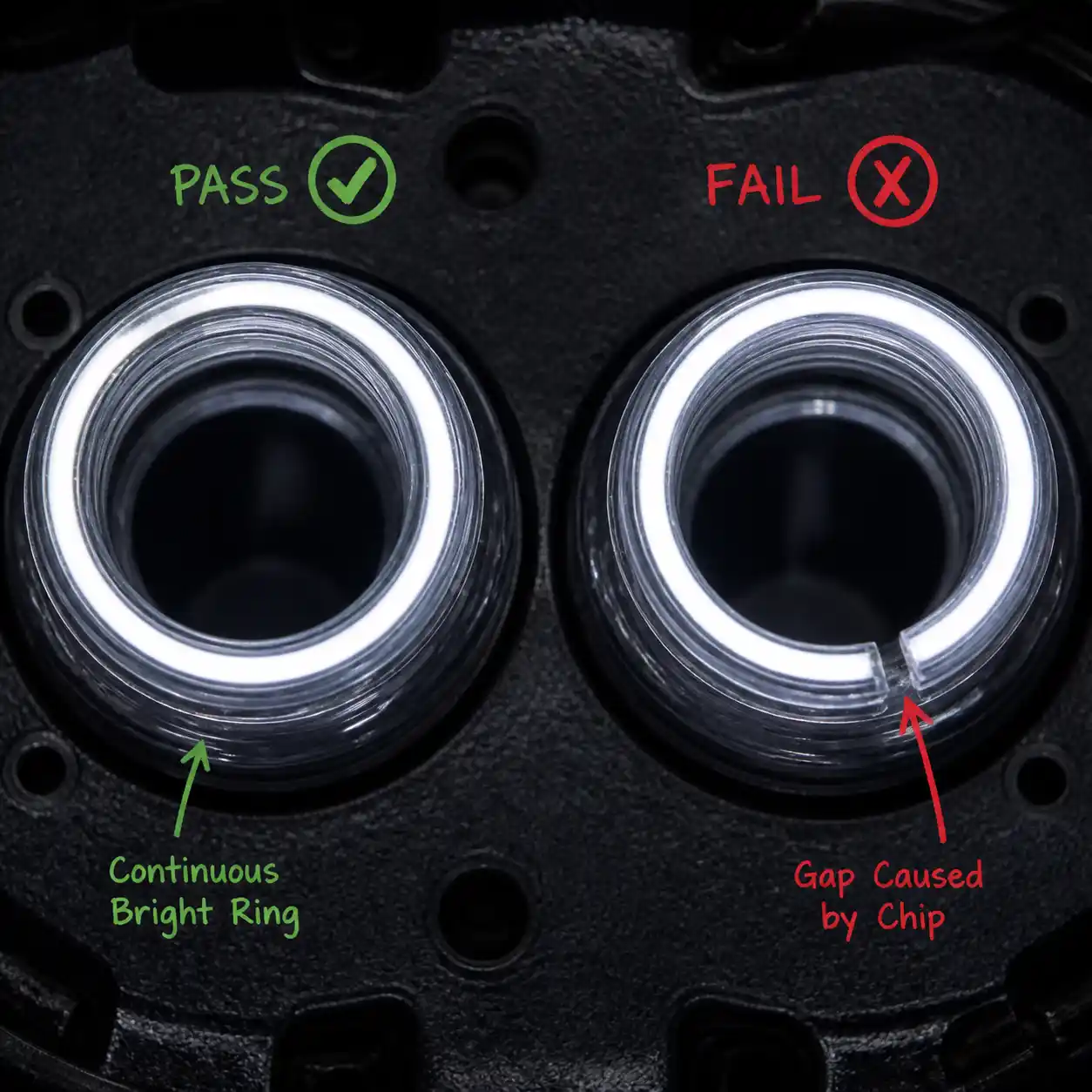

Hình ảnh vòng sáng là đặc điểm thị giác chính được sử dụng bởi Máy kiểm tra miệng chai. Một miệng chai bình thường xuất hiện dưới dạng một vòng liên tục. Khi miệng chai có lỗ thủng, sứt mẻ bên trong, sứt mẻ bên ngoài, khuyết điểm điểm hoặc biến dạng, vòng sáng có thể xuất hiện các đoạn tối, phần bị thiếu hoặc hình dạng bất thường. Điều này giúp mục tiêu kiểm tra dễ phân biệt hơn với nền và hỗ trợ ra quyết định nhanh trên các dây chuyền tốc độ cao.
MỘTMáy kiểm tra miệng chai đặc biệt có giá trị trước khi chiết rót và đóng nắp vì các khuyết tật miệng chai dễ loại bỏ sớm hơn so với sau khi đã thêm chi phí sản phẩm, nắp, nhãn và bao bì.
Phạm vi phát hiện và độ chính xác
Máy kiểm tra miệng chai được thiết kế để phát hiện các khuyết tật miệng chai ảnh hưởng trực tiếp đến độ tin cậy của niêm phong và chất lượng thùng chứa. Phạm vi kiểm tra bao gồm lỗ thủng, sứt mẻ bên trong, sứt mẻ bên ngoài, khuyết điểm điểm và biến dạng cổ chai hình bầu dục.
| Mục kiểm tra | Kích thước tham chiếu | Độ chính xác phát hiện | Tỷ lệ từ chối sai |
|---|---|---|---|
| thâm nhập | Chiều rộng mặt cắt dọc 0,8 mm, độ sâu 0,25 mm | ≥99,99% | .030,03% |
| Khuyết tật bên trong | Chiều rộng mặt cắt dọc 0,8 mm, độ sâu 0,25 mm | ≥99,95% | — |
| Khuyết tật bên ngoài | Chiều rộng mặt cắt dọc 0,8 mm, độ sâu 0,25 mm | ≥99,95% | — |
| Khuyết tật điểm | Đường kính 0,8 mm, độ sâu 0,25 mm | ≥99,99% | — |
| Biến dạng cổ chai | Chênh lệch đường kính 2 mm | ≥99,95% | — |
Đối với người mua đánh giá thiết bị kiểm tra chất lượng trực tuyến, những con số này làm rõ quy mô khuyết tật dự kiến và mục tiêu hiệu suất của Máy kiểm tra miệng chai. Sự ổn định sản xuất thực tế cũng phụ thuộc vào việc lắp đặt đúng cách, cách trình bày chai, độ trơn tru của băng tải, điều chỉnh ánh sáng và kỷ luật bảo trì.
Điều kiện lắp đặt và vận hành

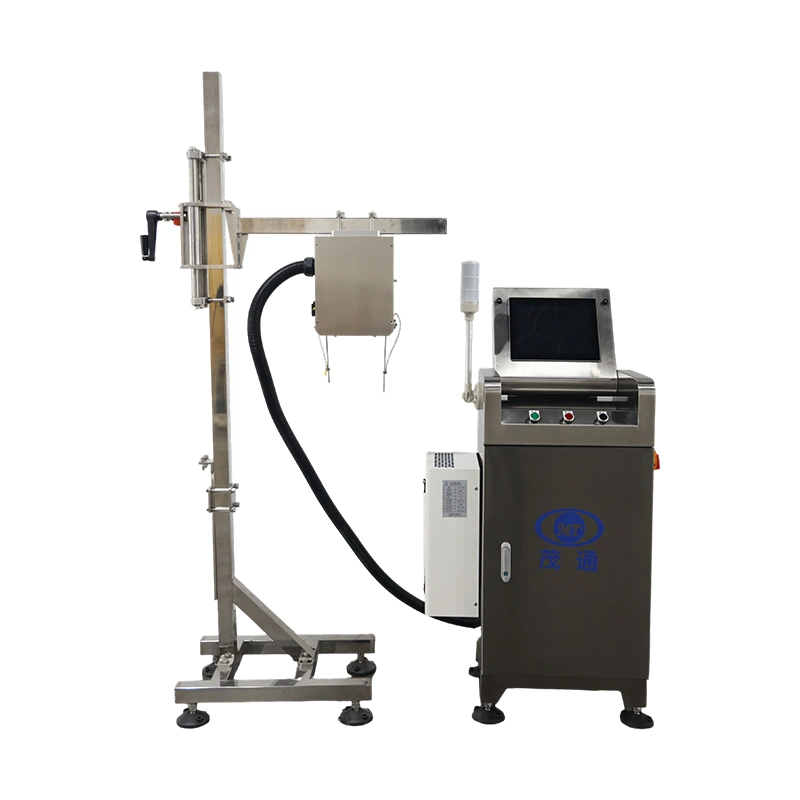

Mô tả thiết bị xác định Máy kiểm tra miệng chai model MT-PK021, với một bộ được cấu hình cho dây chuyền đóng chai PET/PE công suất 48.000 chai/giờ. Vị trí lắp đặt có thể ở bên trong máy thổi chai tại vị trí xả chai hoặc trên băng tải xích. Chức năng là phát hiện và loại bỏ các chai PET/PE bị biến dạng hoặc hư hỏng bề mặt ở miệng chai.
Điều kiện vận hành ổn định rất quan trọng đối với mọi Máy kiểm tra miệng chai. Các yêu cầu được ghi nhận bao gồm độ cao vận hành từ 5–3000 mét so với mực nước biển, nhiệt độ môi trường từ 5°C–40°C, độ ẩm tương đối từ 50%–65% RH, nguồn điện chính 3 × 380V AC ±10%, 50 Hz, nguồn điện chiếu sáng 220V AC, điện áp điều khiển 24 VDC, tổng công suất tiêu thụ khoảng 1,0 kW và khí nén 4–6 bar.
Vai trò trong một dây chuyền kiểm tra hoàn chỉnh
Máy kiểm tra miệng chai thường được đánh giá cùng với các điểm kiểm tra chất lượng khác, bao gồm kiểm tra nắp, kiểm tra mức chất lỏng, kiểm tra mã hóa và phát hiện rò rỉ. Ví dụ, mộtMáy kiểm tra nắp và mức chất lỏngcó thể hỗ trợ việc kiểm tra xuôi dòng sau khi nạp và đóng nắp, trong khi trạm kiểm tra miệng tập trung vào việc hoàn thiện container trước các công đoạn sau đó.
Đối với các hoạt động đóng gói, giá trị chính rất đơn giản: Máy kiểm tra miệng chai giúp loại bỏ sớm các thùng chứa bị lỗi, hỗ trợ các điều kiện niêm phong nhất quán và giảm khả năng các lỗi hoàn thiện tiếp tục xảy ra trong quá trình chiết rót, đóng nắp hoặc đóng gói cuối cùng.
Câu hỏi thường gặp
Máy kiểm tra miệng chai kiểm tra những gì?
Nó kiểm tra khu vực hoàn thiện chai để tìm các khuyết tật như lỗ xuyên qua, phoi bên trong, phoi bên ngoài, khuyết điểm và biến dạng cổ hình bầu dục.
Làm thế nào để máy từ chối đúng chai?
Hệ thống ghi lại ID chai và giá trị bộ mã hóa khi chai đi qua cảm biến định vị. Nếu phát hiện lỗi, bộ điều khiển sẽ kích hoạt bộ loại bỏ khi chai đó đến điểm loại bỏ.
Tại sao miệng chai lại xuất hiện dưới dạng một vòng sáng?
Đèn chiếu sáng phía trước từ đèn LED vùng làm nổi bật khu vực miệng chai. Một miệng chai đạt chuẩn xuất hiện dưới dạng vòng sáng liên tục, trong khi các khuyết tật có thể tạo ra các điểm tối gián đoạn hoặc hình dạng bất thường.
Cấu hình camera nào được sử dụng?
Hệ thống sử dụng camera analog CCD mảng diện tích với độ phân giải 640 × 480 pixel và tốc độ chụp ảnh lên đến 60 khung hình mỗi giây.
Hệ thống có thể được lắp đặt ở đâu?
Nó có thể được lắp đặt bên trong máy thổi chai tại vị trí xả chai hoặc trên băng tải xích, tùy thuộc vào bố trí dây chuyền sản xuất.
