Kiểm Tra Nắp Kéo Vòng Như Thế Nào Phát Hiện Nhanh Khuyết Tật Của Nắp
Trên dây chuyền lon tốc độ cao, việc kiểm tra nắp phải nhanh chóng, lặp lại được và đủ chính xác để loại bỏ đúng lon mà không làm chậm sản xuất. Máy kiểm tra nắp vòng kéo, model Máy kiểm tra nắp vòng kéo, được thiết kế để kiểm tra trực tuyến không tiếp xúc các nắp lon. Máy kiểm tra nghiêm ngặt sự hiện diện của nắp, nắp bật lên và độ lệch góc của nắp, đồng thời hỗ trợ tốc độ sản xuất lên đến 60.000 lon mỗi giờ với phạm vi kiểm tra trực tuyến 360° và xếp hạng bảo vệ IP65. Điều này đảm bảo kiểm soát chất lượng mạnh mẽ trong môi trường khắc nghiệt.
Tại sao việc kiểm tra nắp cần nhiều hơn chỉ kiểm tra sự hiện diện
Nắp có thể hiện diện nhưng vẫn không đạt yêu cầu chất lượng, gây rủi ro đáng kể đến tính toàn vẹn của sản phẩm và danh tiếng thương hiệu. Trên dây chuyền lon dễ mở, các mối quan tâm phổ biến bao gồm nắp bị thiếu, góc nắp nằm ngoài phạm vi cho phép, hoặc bề mặt nắp bị phồng lên do lon giãn nở hoặc rò rỉ khí. Những khuyết tật này có thể dẫn đến hư hỏng sản phẩm, sự không hài lòng của người tiêu dùng, hoặc thậm chí là các đợt thu hồi tốn kém. Máy kiểm tra nắp kéo tiên tiến giải quyết các điều kiện quan trọng này như một phần của quy trình trực tuyến liên tục, hỗ trợ đội ngũ sản xuất xác định và loại bỏ các nắp lỗi trước khi chúng di chuyển xuống các công đoạn tiếp theo trong quy trình đóng gói.
Nguồn sáng tùy chỉnh là yếu tố thiết yếu để giảm nhiễu từ màu sắc của nắp và vòng kéo. Điều này rất quan trọng vì bề mặt nắp khác nhau, vòng kéo sáng bóng, phản xạ và chuyển động liên tục của dây chuyền đều có thể ảnh hưởng đến độ ổn định hình ảnh và độ chính xác kiểm tra. Máy kiểm tra nắp vòng kéo được thiết kế đặc biệt để kiểm tra không tiếp xúc, đảm bảo lon hoàn toàn không bị hư hại trong suốt quá trình kiểm soát chất lượng.
Nguyên lý phát hiện nắp bật
Để phát hiện nắp bật hiệu quả, hệ thống sử dụng công nghệ quét bề mặt cong để liên tục theo dõi bề mặt trên của mỗi nắp lon. Phương pháp này có độ nhạy cao, phát hiện ngay cả những thay đổi nhỏ trong đường viền của nắp. Khi độ kín kém hoặc áp suất bên trong bất thường gây ra biến dạng nhỏ đột ngột trên bề mặt nắp, hệ thống sẽ ngay lập tức xác định tình trạng này là lỗi niêm phong. Việc phát hiện sớm này ngăn chặn các sản phẩm bị lỗi đến tay người tiêu dùng.
Điều kiện lỗi được chỉ định cho nắp bật lên là độ lệch ≥1 mm. Trong điều kiện vận hành tiêu chuẩn, Máy kiểm tra nắp kéo vòng đạt tỷ lệ loại bỏ ≥99,9% đối với mặt hàng này, cùng với tỷ lệ phát hiện sai thấp ấn tượng ≤0,03%. Cần lưu ý rằng hiệu suất thực tế có thể được tinh chỉnh dựa trên tình trạng nắp sản phẩm cụ thể và mức độ rung lắc của dây chuyền sản xuất, đảm bảo độ chính xác tối ưu cho các thiết lập sản xuất khác nhau.
Nguyên lý phát hiện góc nắp

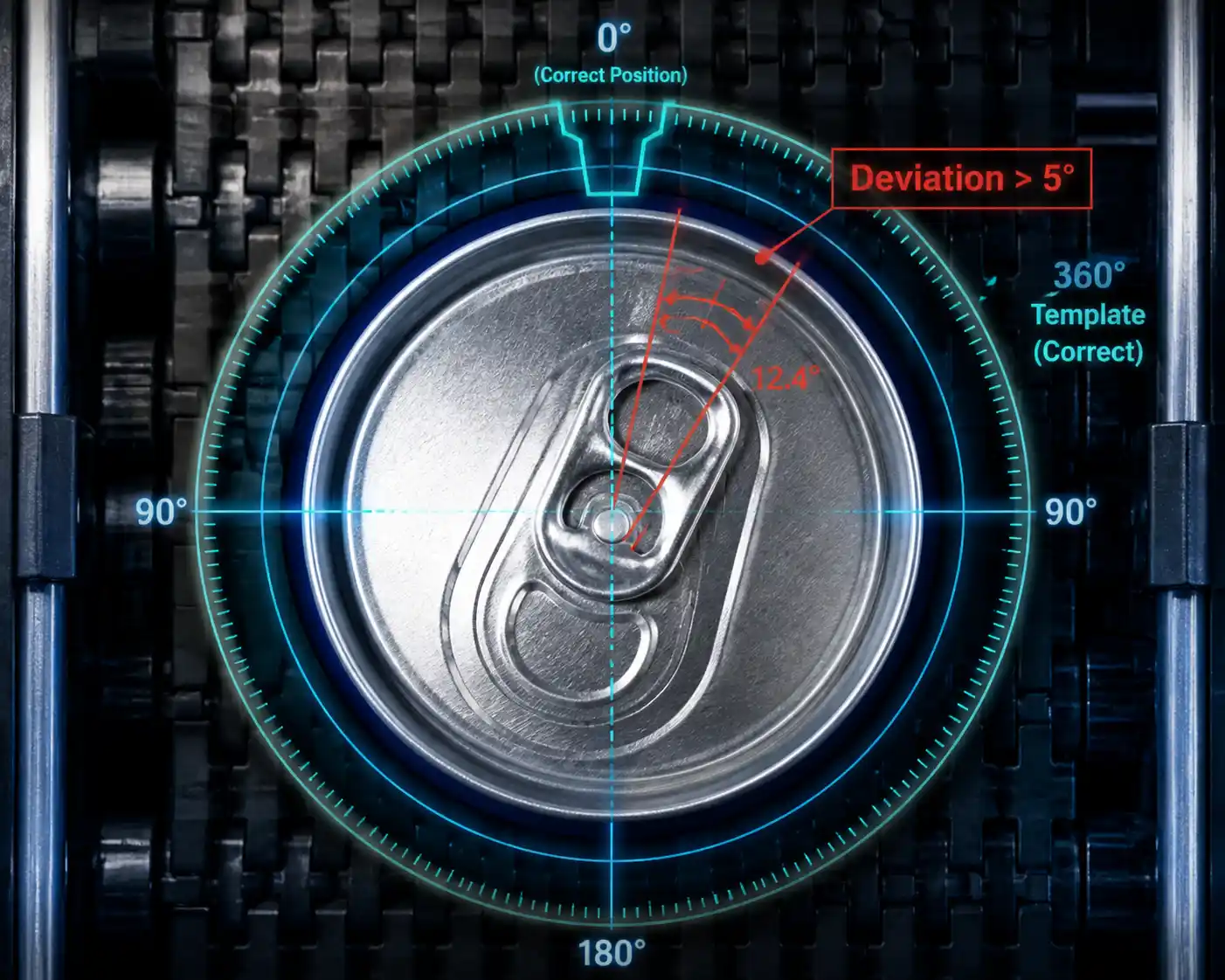

Phát hiện góc nắp dựa vào camera kỹ thuật số Gigabit Ethernet độ phân giải cao, chụp ảnh rõ nét từ trên xuống của nắp lon khi chúng đến điểm kiểm tra. Những hình ảnh này sau đó được truyền nhanh chóng đến bộ xử lý hình ảnh tiên tiến, nơi chúng được phân tích nghiêm ngặt bằng thuật toán đối sánh mẫu 360°. Kỹ thuật tinh vi này cho phép hệ thống so sánh chính xác góc của từng nắp với các mẫu chất lượng định sẵn. Nếu độ lệch góc nắp đạt đến điều kiện loại bỏ đã chỉ định, lon ngay lập tức được đánh dấu và tự động loại khỏi dây chuyền sản xuất.
Đối với hạng mục kiểm tra quan trọng này, độ lệch góc nắp ≥5° được phân loại là lỗi, trong khi độ lệch dưới ngưỡng này được chấp nhận để duy trì sản xuất hiệu quả. Tỷ lệ loại bỏ tiêu chuẩn cho Máy Kiểm Tra Nắp Kéo Vòng này là ≥99,9%, với tỷ lệ phát hiện sai ≤0,03%. Đối với những người có yêu cầu kiểm tra nắp 360° rộng hơn, Máy kiểm tra vòng kéo 360° của chúng tôi cũng cung cấp các giải pháp toàn diện.
Từ Kích Hoạt đến Loại Bỏ: Quy Trình Liền Mạch
Máy kiểm tra nắp kéo hiệu quả liên kết mọi kết quả kiểm tra với lon vật lý cụ thể đã tạo ra nó, đảm bảo khả năng truy xuất và độ chính xác. Quy trình làm việc được thiết kế tỉ mỉ để đạt hiệu suất cao tốc độ: khi một lon đến khu vực kiểm tra được chỉ định, một cảm biến định vị chính xác phát hiện sự xuất hiện của nó. Bộ điều khiển sau đó ghi lại mã nhận dạng duy nhất của lon và giá trị bộ mã hóa hiện tại, đồng bộ hóa quá trình kiểm tra. Cảm biến kích hoạt máy ảnh kỹ thuật số để chụp ảnh độ phân giải cao của nắp.
Dữ liệu hình ảnh thu được được bộ xử lý hình ảnh xử lý và phân tích nhanh chóng. Kết quả được gửi đồng thời đến Giao diện Người-Máy (HMI) để hiển thị động theo thời gian thực và đến bộ điều khiển để thực hiện loại bỏ ngay lập tức. Nếu phát hiện nắp lỗi, bộ điều khiển lập tức ra lệnh cho cơ cấu loại bỏ để đưa lon tương ứng ra khỏi dòng sản xuất trực tuyến. Chuỗi đồng bộ từ cảm biến đến bộ loại bỏ này là vô cùng quan trọng để duy trì độ chính xác nhất quán và năng suất cao khi băng tải tiếp tục di chuyển nhanh.
Các hạng mục kiểm tra và độ chính xác tiêu chuẩn
Máy kiểm tra nắp kéo được thiết kế để mang lại độ chính xác vượt trội trên các thông số kiểm tra quan trọng:
| Mục kiểm tra | Tình trạng khuyết tật được chỉ định | Tỷ lệ từ chối tiêu chuẩn | Tỷ lệ phát hiện sai |
|---|---|---|---|
| Không có nắp | Thiếu nắp | ≥99,99% | .030,03% |
| Độ lệch góc nắp | Độ lệch ≥5° | ≥99,9% | .030,03% |
| Nắp bật lên | Độ lệch ≥1 mm | ≥99,9% | .030,03% |
Các giá trị này đại diện cho các thông số hiệu suất tiêu chuẩn của Máy kiểm tra nắp kéo vòng. Trong vận hành thực tế, các yếu tố như tình trạng bề mặt nắp cụ thể và độ rung vốn có của băng chuyền được xem xét cẩn thận trong quá trình thiết lập ban đầu và điều chỉnh liên tục, đảm bảo hệ thống luôn hoạt động ở mức tối ưu.
Ghi chú lắp đặt và vận hành
Vị trí lắp đặt được khuyến nghị cho Máy kiểm tra nắp kéo vòng là đoạn băng chuyền thẳng dài 1,5–2 mét ngay phía sau máy dập nắp. Vị trí chiến lược này đảm bảo việc kiểm tra diễn ra ngay sau quy trình dập nắp quan trọng, đồng thời cung cấp cho thiết bị đoạn thẳng lý tưởng cần thiết để đạt hiệu suất tối ưu và chụp ảnh chính xác.
Để quản lý sản xuất hàng ngày một cách liền mạch, máy kiểm tra này cung cấp các tính năng vận hành toàn diện. Máy có thể tự động lưu trữ hình ảnh hàng ngày của nắp lỗi, với thời gian lưu trữ có thể điều chỉnh, cho phép phân tích chi tiết và đánh giá chất lượng. Hơn nữa, máy hỗ trợ loại bỏ liên tục các sản phẩm lỗi và có chức năng tự động dừng dây chuyền khi số lượng lỗi đạt đến giới hạn cài đặt trước, ngăn chặn việc sản xuất thêm các sản phẩm không đạt tiêu chuẩn. Giao diện HMI thân thiện với người dùng, có kiểm soát truy cập đa cấp, hỗ trợ giám sát vận hành hiệu quả, trong khi hệ thống làm mát cấp công nghiệp giúp duy trì hoạt động ổn định ngay cả khi sử dụng kéo dài trong điều kiện nóng. Để yên tâm hơn, dịch vụ giám sát và hỗ trợ từ xa có sẵn suốt ngày đêm, đảm bảo thời gian ngừng máy tối thiểu và hỗ trợ kỹ thuật kịp thời.
Câu hỏi thường gặp
Tốc độ kiểm tra tối đa của Máy kiểm tra nắp kéo là bao nhiêu?
Máy kiểm tra nắp kéo được thiết kế để xử lý sản xuất khối lượng lớn, hỗ trợ tốc độ lên đến 60.000 lon mỗi giờ.
Độ lệch nắp bật lên nào được máy coi là khuyết tật?
Độ lệch nắp bật lên ≥1 mm được xác định là tình trạng khuyết tật, kích hoạt hệ thống tự động loại bỏ.
Máy kiểm tra nắp kéo phát hiện lỗi góc nắp như thế nào?
Nó sử dụng camera kỹ thuật số Gigabit Ethernet để chụp ảnh nắp từ trên xuống, sau đó được phân tích bằng phương pháp so khớp mẫu 360°. Độ lệch ≥5° được xác định là có thể loại bỏ.
Các yêu cầu lắp đặt được khuyến nghị cho máy là gì?
Việc lắp đặt được khuyến nghị trên đoạn băng tải thẳng dài 1,5–2 mét nằm ngay phía dưới máy ghép kín.
Quy trình kiểm tra có liên quan đến tiếp xúc vật lý với lon không?
Không. Máy kiểm tra nắp kéo thực hiện kiểm tra trực tuyến không tiếp xúc, đảm bảo sản phẩm hoàn toàn không bị hư hại trong suốt quá trình kiểm soát chất lượng.
