Kiểm tra lon rỗng trước khi bắt đầu vấn đề chiết rót
Máy kiểm tra lon rỗng của chúng tôi được thiết kế để kiểm soát chất lượng tốc độ cao trước trạm chiết rót. Sử dụng phương pháp kiểm tra trực tuyến tự động, không tiếp xúc, máy kiểm tra các lon rỗng hai mảnh về biến dạng miệng, vết lõm, nhiễm bẩn thân lon, dị vật bên trong, cũng như lon bị xẹp hoặc thiếu áp suất. Đối với dây chuyền sản xuất xử lý lon từ 100 mL đến 600 mL, hệ thống hỗ trợ công suất định mức 1000 lon mỗi phút, giúp người vận hành loại bỏ các thùng chứa khuyết tật trước khi chúng ảnh hưởng đến quá trình chiết rót và đóng nắp ở hạ nguồn.
Máy kiểm tra lon rỗng được định vị như một giải pháp thị giác trực tuyến dành cho các nhà sản xuất lon và nhà sản xuất đồ uống hoặc thực phẩm cần kiểm tra lon rỗng nhất quán, lặp lại với sự can thiệp tối thiểu của người vận hành.
Tại sao cần kiểm tra lon rỗng trước khi chiết rót
Khuyết tật nhỏ trên lon có thể trở nên tốn kém khi lon đi vào công đoạn chiết rót, nạp nitơ, rửa, ghép mí hoặc đóng gói. Miệng lon bị hỏng có thể ảnh hưởng đến độ khít của nắp. Thân lon bị móp có thể gây rối loạn quá trình vận chuyển. Dị vật bên trong lon có thể tạo ra các vấn đề về chất lượng khó khắc phục hơn nhiều về sau.
Máy kiểm tra lon rỗng đặt thiết bị kiểm tra trước máy chiết rót trên băng tải một làn. Vị trí này cho phép hệ thống xác định sớm các lon không đạt tiêu chuẩn và kích hoạt loại bỏ tự động trước khi lon tiếp tục vào giai đoạn sản xuất tiếp theo.
Hồ sơ máy chính

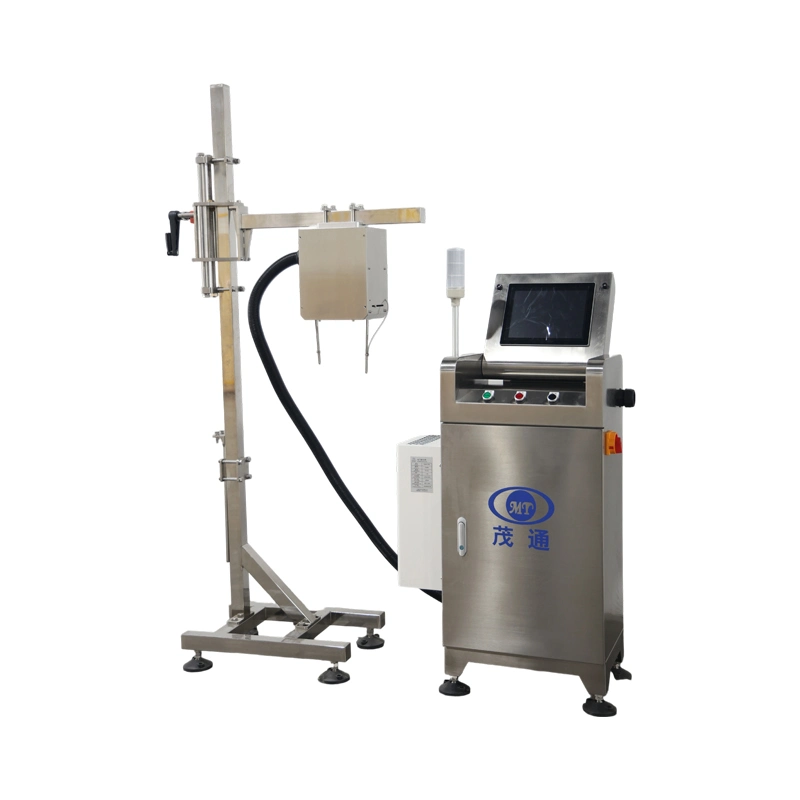

Hệ thống được xác định là Máy dò lon rỗng, model MT-YLG-KG-C1-01. Thiết bị phù hợp cho dây chuyền đóng gói lon hai mảnh với tốc độ lên tới 1000 lon/phút và được lắp đặt ở thượng nguồn máy chiết rót.
Các thông số chính của Máy kiểm tra lon rỗng bao gồm:
Những gì Máy Kiểm Tra Lon Rỗng Phát Hiện

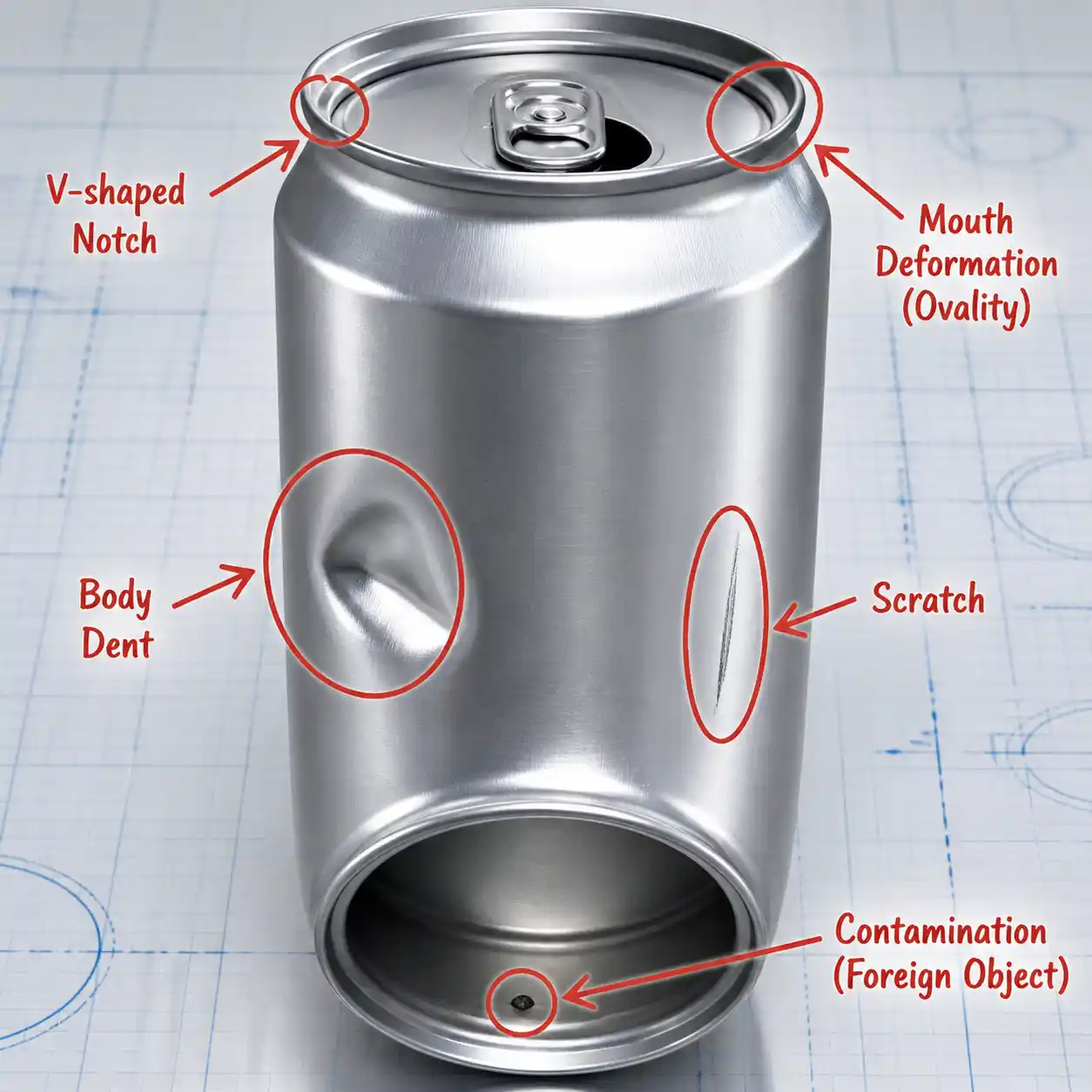

Máy Kiểm Tra Lon Rỗng tập trung vào các khuyết tật quan trọng nhất trước khi chiết. Phạm vi kiểm tra bao gồm miệng lon, thân lon, bề mặt bên trong, khu vực đáy và tính toàn vẹn cấu trúc.
Các khu vực kiểm tra chính
Máy kiểm tra lon rỗng sử dụng phương pháp kiểm tra một trạm, một ống kính. Mục đích chính của nó là kiểm soát chất lượng miệng lon với độ chính xác nghiêm ngặt, đồng thời phát hiện các lon phẳng lớn và vật thể lạ lớn. Vì các quy trình sau này có thể bao gồm rửa nước nóng và nạp nitơ, độ chính xác phát hiện đối với vật thể lạ nhỏ và biến dạng nhẹ của thành lon thấp hơn so với các khuyết tật được kiểm soát chính.
Quy trình kiểm tra
Quy trình làm việc của Máy kiểm tra lon rỗng được xây dựng dựa trên kích hoạt cảm biến, chụp ảnh, xử lý bộ xử lý và loại bỏ do PLC điều khiển.
1.Một cảm biến định vị phát hiện từng lon đến, ghi lại ID lon và đồng bộ dữ liệu bộ mã hóa thông qua bộ điều khiển.
2.Cảm biến kích hoạt máy ảnh để chụp ảnh lon.
3.Bộ xử lý hình ảnh phân tích hình ảnh và gửi kết quả đến HMI để hiển thị thời gian thực.
4.Khi phát hiện khuyết tật, hệ thống điều khiển chuẩn bị hành động loại bỏ.
5.Bộ điều khiển PLC kích hoạt bộ loại bỏ để loại bỏ lon bị lỗi tương ứng khỏi dây chuyền.
Quy trình này cho phép Máy kiểm tra lon rỗng hỗ trợ kiểm tra trực tuyến liên tục trong khi vẫn đảm bảo việc loại bỏ gắn liền với ID lon chính xác.
Điều kiện lắp đặt và vận hành
Kiểm tra ổn định không chỉ phụ thuộc vào thiết bị mà còn phụ thuộc vào điều kiện dây chuyền sản xuất xung quanh. Khách hàng phải cung cấp đoạn băng tải thẳng dài 2 m, và các lon cần duy trì khoảng cách khoảng 2 cm mà không bị ép hoặc chồng lên nhau. Khoảng cách này rất quan trọng để chụp ảnh chính xác và loại bỏ đáng tin cậy.
Yêu cầu về địa điểm và môi trường
| Mục | Yêu cầu |
|---|---|
| Độ cao vận hành | 5–3000 m |
| Nhiệt độ hoạt động | 5°C–40°C |
| Độ ẩm tương đối | 50%–65% RH |
| Mức độ tiếng ồn | ≤85 dB, tùy thuộc vào loại thùng chứa, công suất và âm thanh của địa điểm |
| Nguồn điện | 220V, 50Hz, một pha |
| Tổng công suất | Khoảng 1,0 kW |
| Điện áp điều khiển | 24VDC |
| Tình trạng băng tải | Đoạn thẳng dài 2 m với khoảng cách lon khoảng 2 cm |
Độ phẳng của mặt bằng nhà xưởng và khả năng chịu tải phải tuân thủ tiêu chuẩn quốc gia. Thiết bị và linh kiện cũng cần được bảo quản với dầu bôi trơn và bảo vệ thích hợp để ngăn ngừa ăn mòn, hư hỏng bề mặt hoặc biến dạng có thể ảnh hưởng đến quá trình lắp đặt và vận hành.
Giá trị thực tế cho dây chuyền lon
Đối với người mua đang so sánh các phương án kiểm tra, điểm quan trọng nhất là liệu thiết bị có phù hợp với tốc độ dây chuyền thực tế, loại bao bì, không gian lắp đặt và các ưu tiên kiểm soát lỗi hay không. Máy kiểm tra lon rỗng được thiết kế cho lon hai mảnh trong phạm vi thể tích từ 100 mL đến 600 mL và tốc độ dây chuyền lên đến 1000 lon mỗi phút. Máy đặc biệt phù hợp khi cần kiểm tra trước khi chiết rót và khi các lon bị lỗi cần được loại bỏ tự động mà không cần phân loại thủ công.
Câu hỏi thường gặp
Máy kiểm tra lon rỗng hỗ trợ loại bao bì nào?
Máy được thiết kế cho lon hai mảnh với phạm vi thể tích sản phẩm từ 100 mL đến 600 mL.
Máy nên được lắp đặt ở đâu?
Máy kiểm tra lon rỗng được lắp đặt trên băng tải một làn trước máy chiết rót.
Công suất kiểm tra định mức là bao nhiêu?
Công suất định mức của Máy kiểm tra lon rỗng là 1000 lon mỗi phút, phù hợp với dây chuyền sản xuất hoạt động ở tốc độ này hoặc thấp hơn.
Nó có thể phát hiện những lỗi gì?
Nó phát hiện biến dạng miệng, vết nứt, khuyết hình chữ V, vạt, vết lõm, nhiễm bẩn thân lon, dị vật bên trong, khuyết tật đáy, và lon bị thiếu áp suất hoặc bị ép.
Yêu cầu điều kiện băng tải là gì?
Cần một đoạn băng tải thẳng dài 2 m, với các lon cách nhau khoảng 2 cm và không bị nén chặt vào nhau.
