Máy kiểm tra nắp lon

I. Giới thiệu thiết bị 1. Mục đích sử dụng thiết bị: Kiểm tra trực tuyến chất lượng nắp lon của dây chuyền sản xuất Yangyuan và tự động loại bỏ các nắp bị lỗi.

2. Đặc điểm thiết bị

◆ Kiểm tra trực tuyến, không tiếp xúc, không gây hại cho sản phẩm.

◆ Tốc độ kiểm tra cao, lên đến 60.000 lon/giờ.

◆ Giao diện người-máy linh hoạt với nhiều cấp độ phân quyền người dùng.

◆ Được trang bị hệ thống làm mát cấp công nghiệp để ngăn ngừa sự cố hệ thống do vận hành kéo dài trong mùa hè.

◆ Các chức năng có thể tùy chỉnh dựa trên điều kiện sản xuất thực tế của khách hàng.

◆ Tự động lưu trữ ảnh chụp các nắp bị lỗi hàng ngày, với thời gian lưu trữ có thể tùy chỉnh.

◆ Dịch vụ từ xa 24/24 (điều khiển thiết bị từ xa)

◆ Loại bỏ và dừng tự động liên tục (tự động dừng dây chuyền sau khi loại bỏ một số lượng sản phẩm lỗi nhất định)

◆ Kiểm tra nắp 360°, giảm thiểu lỗi từ chối do lon bị cọ xát hoặc bị nắm chặt.

◆ Kiểm tra nắp không có độ trễ, giảm thiểu tác động của màu nắp và bao bì đến việc kiểm tra nắp.

II. Chức năng phát hiện

1). Sự hiện diện của nắp chai

2). Độ lệch góc nắp (độ lệch >= 5°)

3). Nắp bật lên (do lon giãn nở hoặc rò rỉ khí, độ lệch >= 1mm)

3. Vị trí lắp đặt

Điều kiện vị trí lắp đặt tại công trường: cách máy hàn kín 1,5-2 mét về phía sau.

IV. Nguyên tắc phát hiện

Nguyên lý phát hiện nắp bật:

Sử dụng công nghệ quét bề mặt cong, bề mặt trên cùng của nắp lon được quét liên tục. Nếu gioăng không kín hoặc áp suất bên trong chai bất thường, nắp bật sẽ đột ngột thay đổi, từ đó xác định xem gioăng có đạt tiêu chuẩn hay không.

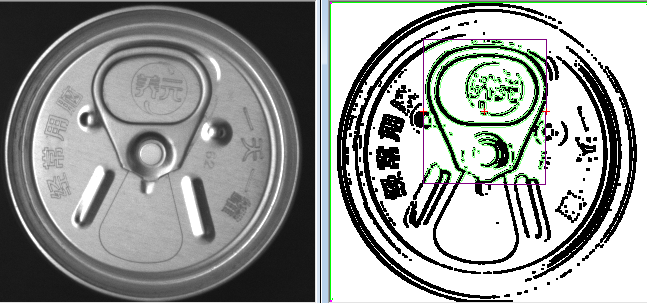

Ảnh mẫu thể hiện hiệu quả xử lý ảnh, bên trái là ảnh gốc, bên phải là ảnh đã được xử lý.

Nguyên lý phát hiện góc nghiêng của nắp:

Máy ảnh kỹ thuật số Gigabit được sử dụng để chụp ảnh từ trên xuống dưới nhằm thu thập hình ảnh của nắp lon. Các hình ảnh được phân tích kỹ thuật số và so khớp với các mẫu 360°. Những lon có góc nắp không đạt tiêu chuẩn sẽ tự động bị loại bỏ trực tuyến.

Khi một lon đi qua cảm biến định vị, cảm biến sẽ phát hiện sự xuất hiện của lon và bộ điều khiển sẽ ghi lại số nhận dạng của lon và tín hiệu mã hóa hiện tại. Cảm biến định vị kích hoạt camera kỹ thuật số để chụp ảnh nắp lon và truyền hình ảnh đó đến bộ xử lý hình ảnh qua mạng. Bộ xử lý hình ảnh xử lý và phân tích hình ảnh nhận được, sau đó truyền kết quả đến giao diện người-máy để hiển thị động và đến bộ điều khiển. Khi nhận được tín hiệu nắp không đạt tiêu chuẩn, bộ điều khiển sẽ thông báo cho bộ phận loại bỏ để loại bỏ lon có số nhận dạng và nắp không đạt tiêu chuẩn tương ứng ngay trên hệ thống.

V. Chi tiết cấu hình thiết bị và độ chính xác kiểm tra

(I) Mô tả chi tiết thiết bị

A. Thông số kỹ thuật

Tên thiết bị: Máy kiểm tra nắp lon

Tên mẫu: MT-YLG-PG-C1

Tốc độ sản xuất áp dụng: 60.000 lon/giờ

Khu vực kiểm tra: Kiểm tra nắp

Phương pháp loại bỏ: Tự động loại bỏ các lon có nắp bị lỗi do bộ phận kiểm tra phát hiện.

Xếp hạng bảo vệ an toàn: IP65

B. Các ứng dụng chính:

Được sử dụng rộng rãi trong các dây chuyền sản xuất đồ uống đóng lon, kiểm tra và tự động loại bỏ tất cả các loại nắp lon không đạt tiêu chuẩn.

C. Đặc điểm kỹ thuật:

1. Giảm chi phí nhân sự và sản xuất

2. Nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

3. Kết quả kiểm tra của máy kiểm tra nắp chai đáp ứng các tiêu chuẩn kỹ thuật liên quan của nhà sản xuất.

D. Độ chính xác phát hiện:

Lưu ý: Tỷ lệ loại bỏ của mặt hàng thử nghiệm "không có nắp chai" được mô tả trong bảng có nghĩa là trong số 10.000 gói sản phẩm không đạt tiêu chuẩn không có nắp chai được thiết bị kiểm tra, có thể có 1 lon không bị loại bỏ. Đây chỉ là dữ liệu thực nghiệm lý thuyết, và điều tương tự cũng áp dụng cho các mặt hàng thử nghiệm khác.
